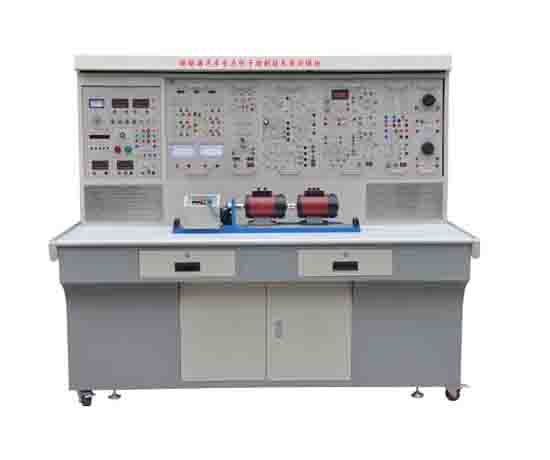

新能源電工電子技術綜合技能實訓平臺使用直接數字頻率合成(DDS)生成高精度正弦波，方波和三角波，大屏幕LCD用于顯示輸出頻率，波形和衰減值，下面由小編為您詳細介紹!

　　功能

　　1.只有當所有電路連接正確時，計算機才允許啟動教學板進行實驗;

　　2.多媒體計算機既可以向故障設定裝置發送故障設定指令，也可以接收數據采集裝置采集的信號，結合系統軟件，可以完成課堂教學和評估工作;

　　3.有一些配件可將抽屜放置在支架下方，您可以將小模塊板放在抽屜中，以便于選擇;

　　4.數據采集設備可以采集建筑板上的各種電壓信號，包括電壓和頻率信號;

　　5.該實訓平臺的外部電源為220V，工作電源(DC 12V，5V，16V)具有漏電保護器，過流保護器和交流接觸器;

　　6.配備信號發生器，示波器，萬用表，電流表，功率表，兆歐表，常用電動工具等;

　　7.數據測量裝置可用于測試控制模塊的端子電壓，而不會損壞線束;

　　8.該實訓平臺的系統裝有多媒體計算機，故障設定裝置，數據采集裝置，數據發送裝置和數據測量裝置;

　　9.該實訓平臺安裝了故障設定系統，并通過單片機對各種電路系統的故障進行了智能設置;

　　10.故障設定裝置可以設定各種電路故障，包括虛連接，斷路等;

　　11.該實訓平臺所有電子組件都安裝在電路板的同一側，每個組件的插針均配有專用的測量和跨接端子，以方便學生測量和識別電路;

　　12.數據發送裝置主要與學生測試終端配合使用，可以無線廣播形式向學生終端發送電壓和頻率信號，以同時測量多臺;

　　13.每個訓練電路板由一個模板和幾個組成板組成，該模板可以通過專用接口快速插入并與平臺分離;平臺上裝有智能故障設定系統和數據采集系統。

　　14.它安裝了數據采集系統，可以隨時采集電路板上測量端子的電壓值;

　　15.該實訓平臺的系統配有接線診斷模塊。診斷模塊可以與多媒體計算機通信，以將診斷模塊的診斷結果發送到多媒體計算機，并在界面上顯示測試結果。每個組件都安裝在教學板附近。有連接端子。一方面，此端子用于測量組件的端子電壓。另一方面，您可以使用此端子和專用跳線來根據系統電路連接組成系統的各種組件。組件損壞。該系統具有接線診斷功能。接線完成后，系統將自動檢查接線是否符合要求。

　　1)如果電線正確連接，計算機屏幕將顯示“正確”的測試結果(引腳按鈕為綠色);

　　2)如果電線缺失，計算機屏幕將顯示“缺少”測試結果(引腳按鈕為黃色)，單擊引腳按鈕，屏幕將顯示應將哪個引腳連接到該引腳以及實際的連接狀態;

　　3)如果出現接線錯誤，計算機屏幕將顯示“ misconnection”測試結果(引腳按鈕為紅色)，單擊該引腳按鈕，屏幕將顯示應將哪個引腳連接到該引腳以及實際的連接狀態;

　　直流電源

　　1.雙恒流穩壓電源，兩個輸出電壓均為0-30V，內置繼電器自動換檔。多圈電位器可連續調節以方便使用。最大輸出電流為1.5A，具有預設的限流保護功能，輸出具有0.5級數字電流表和電壓表指示，電壓穩定度10-2，負載穩定度10-2，紋波電壓5mv;

　　2.低壓直流穩定電源：+ 5V，+ 24V，±12V，具有短路保護;

　　3.恒流源：一個0-500mA連續可調恒流源，分為2mA，20mA，500mA 3個等級，配備數字直流毫安表指示輸出電流，具有輸出開路和短路保護功能;

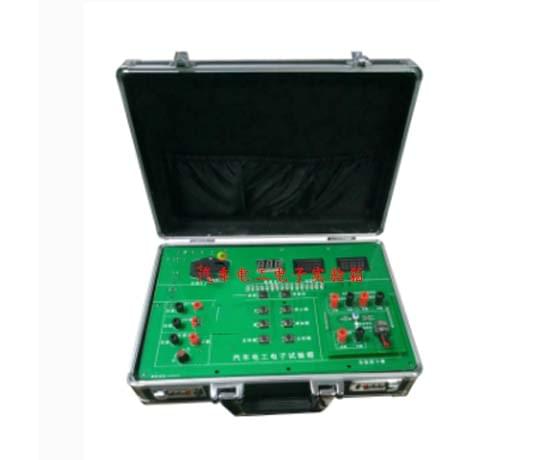

　　以上內容就是介紹的電工電子技術綜合技能實訓平臺:http://www.fvyg.cn/sx-gt/552.html，想了解更多關于汽車電工電子實訓臺的內容以及行情資訊，可電話了解，或者直接實地考察，也可電話微信溝通訂購等，歡迎網上咨詢預訂!
